Cara Setting VoIP Dengan Cisco Packet Tracer

Pengertian VoIP

VoIP (Voice over Internet Protocol) memiliki banyak sebutan, diantaranya Internet Telephony, Voice over IP, atau IP Telephony. VoIP merupakan layanan telepon suara yang menggunakan media internet sebagai jalur transmisinya. VoIP dapat juga diartikan sebagai pesan suara berbasis IP (Internet Protocol). Teknologi VoIP ini mengubah data suara menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan melewati sirkuit analog.

Jenis jenis Voip

  • Telepon VoIP
  • Aplikasi VoIP
  • Koneksi VoIP

Cara kerja VoIP

 Prinsip kerja VoIP adalah dengan melibatkan pengiriman suara dalam format digital melalui paket data melalui jaringan IP. Suara dikodekan menjadi paket data, yang kemudian dikirimkan melalui jaringan internet ke penerima. Di sisi penerima, paket data dikodekan kembali menjadi suara yang dapat didengar.

  • Kita Persiapkan Alatnya.

-1 Router 2811,

-1 Switch 2950-24

-1 Analog Phone

-1 IP Phone 7690

-2 Laptop

-1 Home Voip

  • Buat Topologi Jaringan VoIP.

Ya temen-temen dibawah ini adalah contoh topologi yang akan kita buat.

  • Konfigurasi IP Address Interface.

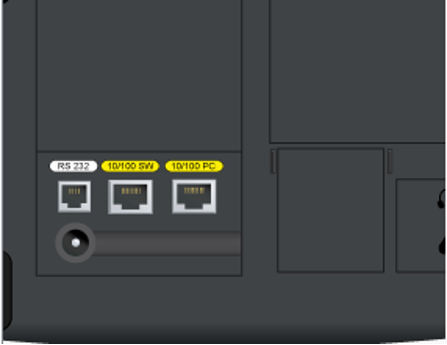

Sebelum konfigurasi IP address,Kita klik IP phone,lalu kita perhatikan ada lubang seperti berikut.

Kemudian kita perhatikan pada bagian kirinya,disitu ada modules,terus klik modules tersebut dan tarik,nah bentuknya seperti dibawah ini.

Setelah itu kita tarik kabel tersebut ke lubang yang tadi kita bahas diatas.

Nah kalau sudah,saatnya kita lakukan konfigurasi pada router sesuai dengan topologi yang telah disiapkan.

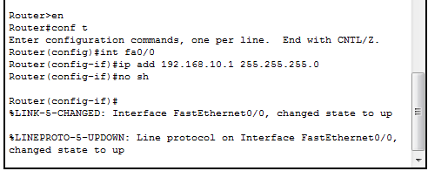

Kita berikan ip pada interface yang terhubung ke jaringan, disini interface yang terhubung ke jaringan fastethernet0/0. Maka masukkan perintah seperti berikut :

Router>en

Router#conf t Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int fa0/0

(config-if)#ip add 192.168.10.1 255.255.255.0

Router(config-if)#no sh
Router(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

Konfigurasi ip router

kita setting DHCP untuk perangkat yang terhubung ke jaringan.

Router(config)#ip dhcp pool voice

Router(dhcp-config)#network 192.168.10.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.10.1

Router(dhcp-config)#option 150 ip 192.168.10.1

  • Konfigurasi IP DHCP Pool.

Buat layanan voip

Router(dhcp-config)#telephony-service

Router(config-telephony)#max-ephone 5

Router(config-telephony)#ip source-address 192.68.10.1 port 2000

Router(config-telephony)#max-dn 5

Router(config-telephony)#auto assign 1 to 4

Router(config-telephony)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
Router(config-ephone-dn)#number 0858

Router(config-ephone-dn)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up
Router(config-ephone-dn)#number 0859

Router(config-ephone-dn)#ephone-dn 3

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
Router(config-ephone-dn)#number 0850

Router(config-ephone-dn)#ephone-dn 4

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up
Router(config-ephone-dn)#number 0855

Router(config-ephone-dn)#ex

  • Konfigurasi Switch

Switch>en

Switch#conf t Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int range fa0/1-24

Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1

Switch(config-if-range)#ex

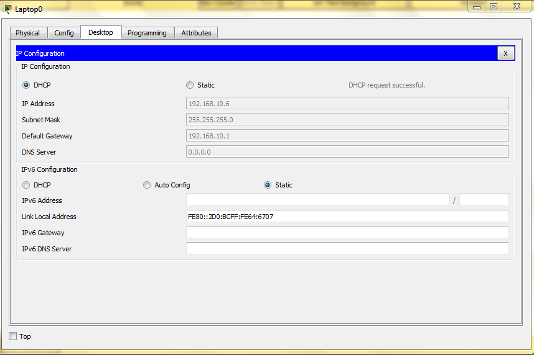

Karena tadi pembagian ip address sudah kita setting dhcp, maka kita masuk ke menu desktop pada Laptop 1 –> ip configuration–> pilih DHCP

Selanjutnya pada laptop 0 juga sama seperti pada Laptop 1, masuk menu desktop pada Laptop 0 –> ip configuration –> pilih DHCP.

Setelah kedua laptop td sudah mendapatkan ip address secara dhcp, kita masuk ke tab menu config yang ada di home voip (voip adapter) –> settings –> pada server address : masukkan ip address router yang terhubung ke jaringan.

Keterangan : ip phone mendapat ip address dan nomor secara otomatis, sedangkan analog phone mendapat nomor dari voip adapter.

  • Nah saat nya kita cek masing-masing perangkat sudah mendapat nomor atau belum.

Laptop 1–> Desktop –> IP Comunicator –> lihat nomor dibagian kanan atas (pc sudah mendapat nomor

Laptop 0–> Desktop –> IP Comunicator –> lihat nomor dibagian kanan atas (pc sudah mendapat nomor)

IP Phone –> GUI –> sudah ada nomerkan dipojok kanan.

Analog Phone –> GUI –> sudah ada juga kan nomorny.

  • Nah sekarang kita uji deh, apakah perangkat yang terhubung ke jaringan sudah bisa berkomununikasi .

Analog Phone –> GUI –> masukkan nomer yang dituju, misalnya disini yang akan saya tuju pada IP Phone. Maka nomor yang saya masukkan adalah nomor pada IP Phone yaitu 0858.

Kalau dia bunyi itu tandanya nyambung ya gaes,jangan panik

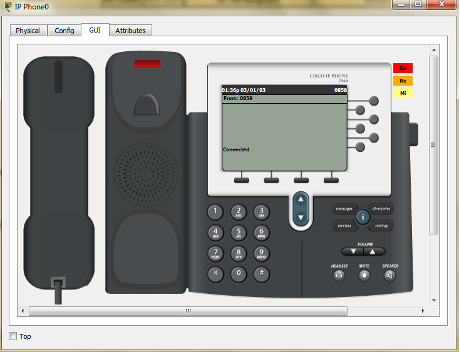

Nah IP phone dapet panggilan,itu pertanda kiamat:v eh,maksudnya sudah konek.

Hasil dan Kesimpulan

Hasil dari simulasi diatas yaitu simulasi membuat layanan voip adalah semua perangkat yang terhubung ke jaringan bisa saling berkomunikasi dengan menggunakan layanan voip. Perangkat yang terhubung pada topologi diatas merupakan router, switch, laptop, ip phone, voip adapter, dan analog phone.
